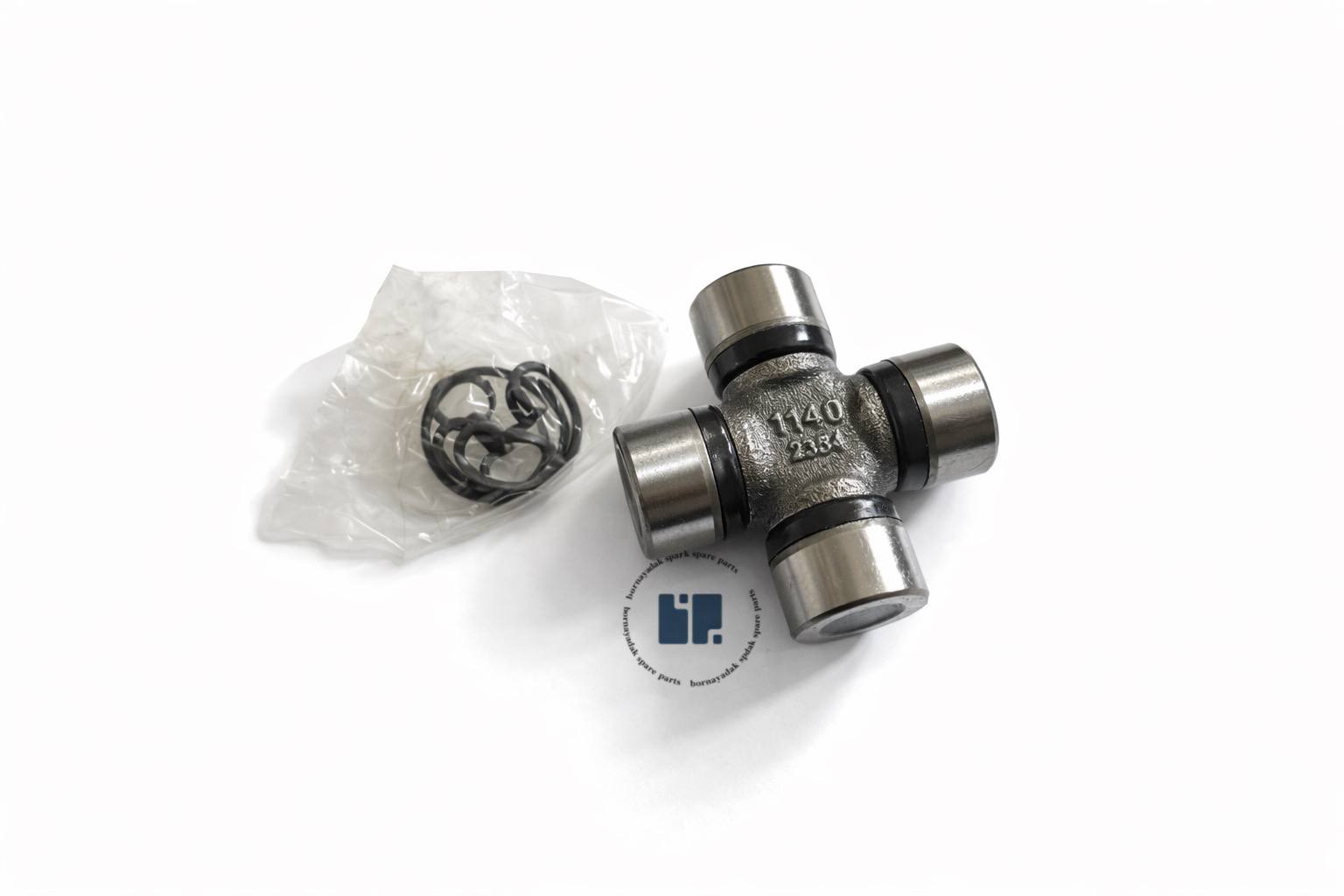

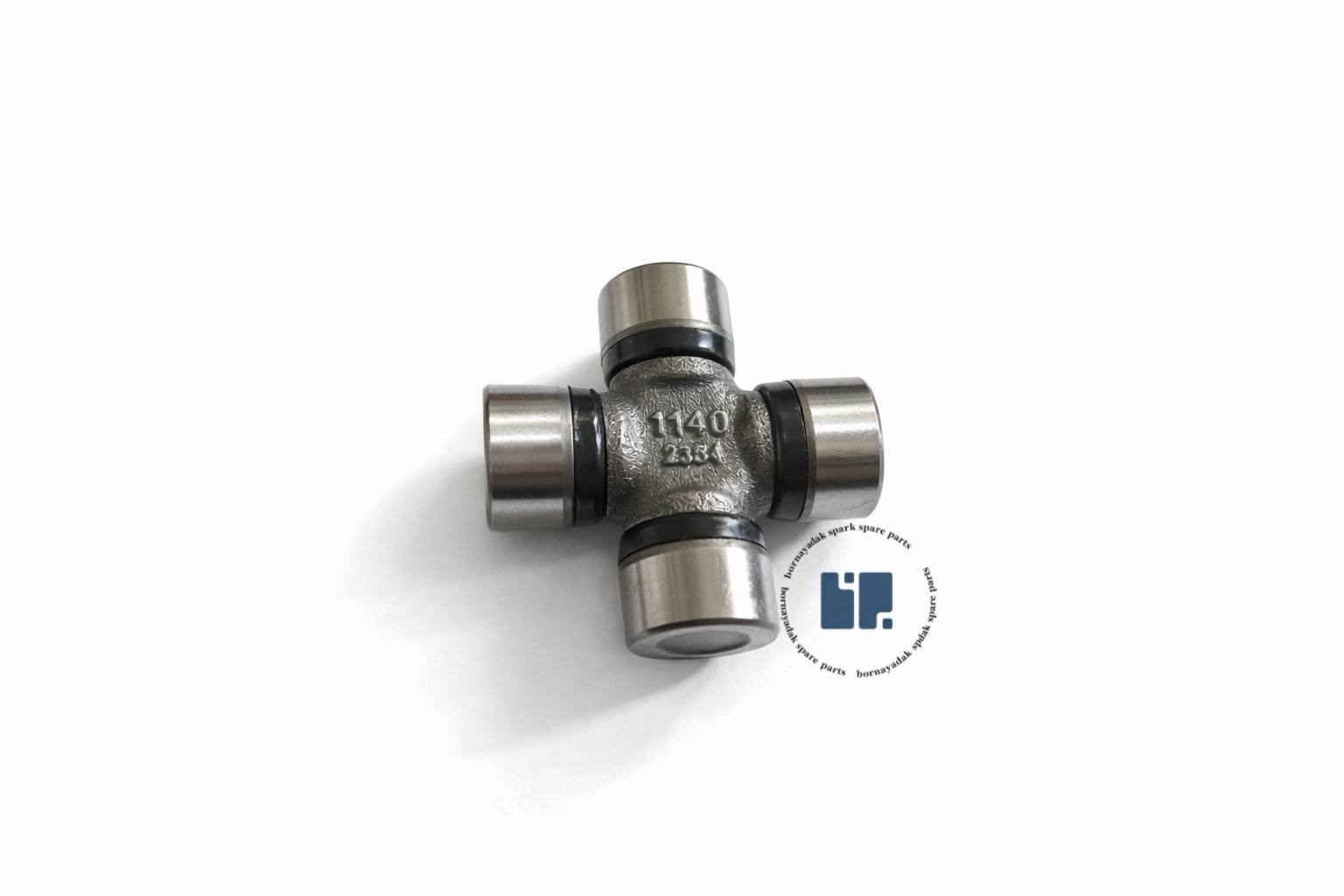

در خودروهای دیفرانسیل عقب (RWD) نظیر خانواده پیکان، پیکان وانت و وانت آریسان، گشتاور تولیدی پیشرانه پس از عبور از گیربکس باید توسط یک شفت طویل به نام میل‌گاردان به دیفرانسیل و چرخ‌های عقب منتقل شود. با توجه به اینکه زاویه بین گیربکس و دیفرانسیل در اثر دست‌اندازهای جاده و نوسانات سیستم تعلیق مدام در حال تغییر است، میل‌گاردان نیازمند یک مفصل انعطاف‌پذیر و مستحکم به نام چهارشاخ گاردان (Universal Joint یا U-Joint) است. مجموعه چهار شاخ گاردان با خار مناسب پیکان برند ایساکو، به عنوان قطعه اصلی خط تولید ایران‌خودرو، انتقال قدرت یکنواخت و بدون لرزش را در سیستم انتقال قدرت تضمین می‌کند و از قطعات حیاتی زیروبند و تعلیق در بازار لوازم یدکی به شمار می‌رود.
نقش و عملکرد چهارشاخ گاردان در سیستم تعلیق و انتقال قدرت
چهارشاخ گاردان وظیفه دارد چرخش زاویه‌ای با دور بالا و گشتاور سنگین را میان دو محور غیرهم‌راستا منتقل کند:
۱. جذب تغییر زاویه دیفرانسیل: هنگام عبور از ناهمواری‌ها و بارگیری اتاق عقب، اکسل عقب بالا و پایین رفته و زاویه شفت با گیربکس دستخوش تغییر می‌شود. ساختار چهار مفصلی این قطعه اجازه می‌دهد نیرو در هر زاویه‌ای بدون قفل شدن شفت منتقل گردد.
۲. روان‌کاری و دفع اصطکاک توسط بلبرینگ‌های سوزنی: هر یک از بازوهای چهارشاخ درون یک کاسه پر از ساچمه‌های سوزنی بسیار ریز و سخت قرار دارند. این طراحی اصطکاک چرخشی را به حداقل رسانده و گشتاورهای ناگهانی لانچ و ترمزگیری را بدون شکستگی مهار می‌کند.
۳. آب‌بندی با کاسه‌نمدهای الاستومری: گریس درون کاسه‌ها توسط گردگیرها و کاسه‌نمدهای مقاوم محبوس شده و مانع از نفوذ آب، گل‌ولای و گرد و خاک به سطوح سوزنی می‌شود.
۴. تثبیت نهایی با خارهای فولادی: خارهای ارائه‌شده همراه با قطعه، کاسه‌بلبرینگ‌ها را درون دوشاخه‌های گاردان محکم قفل کرده و از لقی محوری و پرتاب شدن کاسه‌ها در دورهای بالا جلوگیری می‌کنند.
علائم خرابی و فرسودگی چهار شاخ گاردان پیکان
به دلیل قرارگیری زیر اتاق خودرو و تحمل تنش و گشتاور بالا، فرسایش این قطعه نشانه‌های حرکتی و صوتی بارزی به همراه دارد:
- صدای تقه هنگام شروع حرکت یا دنده‌عقب: لق شدن ساچمه‌های سوزنی باعث ایجاد فضای خالی (Backlash) در دوشاخه گاردان شده و هنگام درگیر شدن کلاچ، صدای تقه فلزی شدیدی زیر اتاق احساس می‌شود.
- لرزش و ویبره شدید کابین در سرعت‌های معین: لق شدن یا خشک کار کردن بازوهای چهارشاخ، بالانس دینامیکی میل‌گاردان را برهم زده و موجب لرزش صندلی‌ها و اتاق (به‌ویژه در سرعت‌های بین ۶۰ تا ۹۰ کیلومتر بر ساعت) می‌گردد.
- صدای جیرجیر فلزی خشک (صدای پرنده یا جیرجیرک): از بین رفتن کاسه‌نمدها، خروج گریس و زنگ‌زدگی سوزن‌ها باعث اصطکاک شدید فلز روی فلز شده و هنگام دور گرفتن خودرو صدایی شبیه جیرجیر ممتد تولید می‌کند.
- خطر شکستگی و رها شدن گاردان: نادیده گرفتن لقی شدید می‌تواند منجر به شکسته شدن بازوی چهارشاخ، درآمدن کاسه‌ها و سقوط میل‌گاردان به روی آسفالت شود که حادثه‌ای بسیار خطرناک و واژگون‌کننده است.
مزایای استفاده از قطعه اصلی ایساکو در سیستم گاردان
تلاش برای صرفه‌جویی در هزینه و خرید چهارشاخ‌های کارگاهی و بی‌کیفیت به خرابی زودرس دوشاخه گاردان می‌انجامد. مزایای بسته شرکتی ایساکو در سبد لوازم یدکی عبارتند از:
- سختی سطحی استاندارد و مغز چقرمه: آلیاژ فورج‌شده ایساکو سختی سطحی بالایی در برابر سایش سوزن‌ها دارد، اما مغز آن انعطاف‌پذیر و نشکن است تا در ضربات سنگین شتاب‌گیری ناگهانی خرد نشود.
- تلرانس ابعادی میکرونی کاسه‌ها: قطر کاسه‌ها کاملاً منطبق با دوشاخه استاندارد گاردان پیکان است که از گشاد شدن جای کاسه و لرزش‌های مزمن جلوگیری می‌نماید.
- خارهای فولادی تقویت‌شده ضدشکستگی: خارهای ضمیمه شده دارای الاستیسیته استاندارد هستند و در اثر ضربات دورانی دچار دررفتگی یا شکستگی نخواهند شد.
نکات مهم در زمان نصب و گریسکاری چهارشاخ پیکان
برای طول عمر حداکثری این مجموعه مکانیکی، رعایت موارد زیر الزامی است:
- گریسکاری با گریس پایه لیتیوم یا نسوز: پیش از جا زدن و همچنین در سرویس‌های دورهای، حتماً از طریق گریس‌خور تعبیه‌شده، گریس نسوز باکیفیت تزریق کنید تا گریس کهنه و هوا خارج شود.
- استفاده از پرس به جای چکش: جا زدن کاسه‌بلبرینگ‌ها هرگز نباید با ضربات سنگین چکش انجام شود؛ ضربه چکشی باعث له شدن سوزن‌ها و قر شدن لبه کاسه می‌شود. پرس هیدرولیک یا گیره رومیزی روش صحیح مونتاژ است.
- بررسی سلامت دوشاخه گاردان: در صورت گشاد بودن جای خار یا بیضی شدن سوراخ دوشاخه، باید دوشاخه گاردان نیز تعویض یا ترمیم شود؛ در غیر این صورت چهارشاخ نو نیز ظرف مدت کوتاهی لق خواهد شد.
خرید چهار شاخ گاردان پیکان ایساکو از فروشگاه برنا یدک

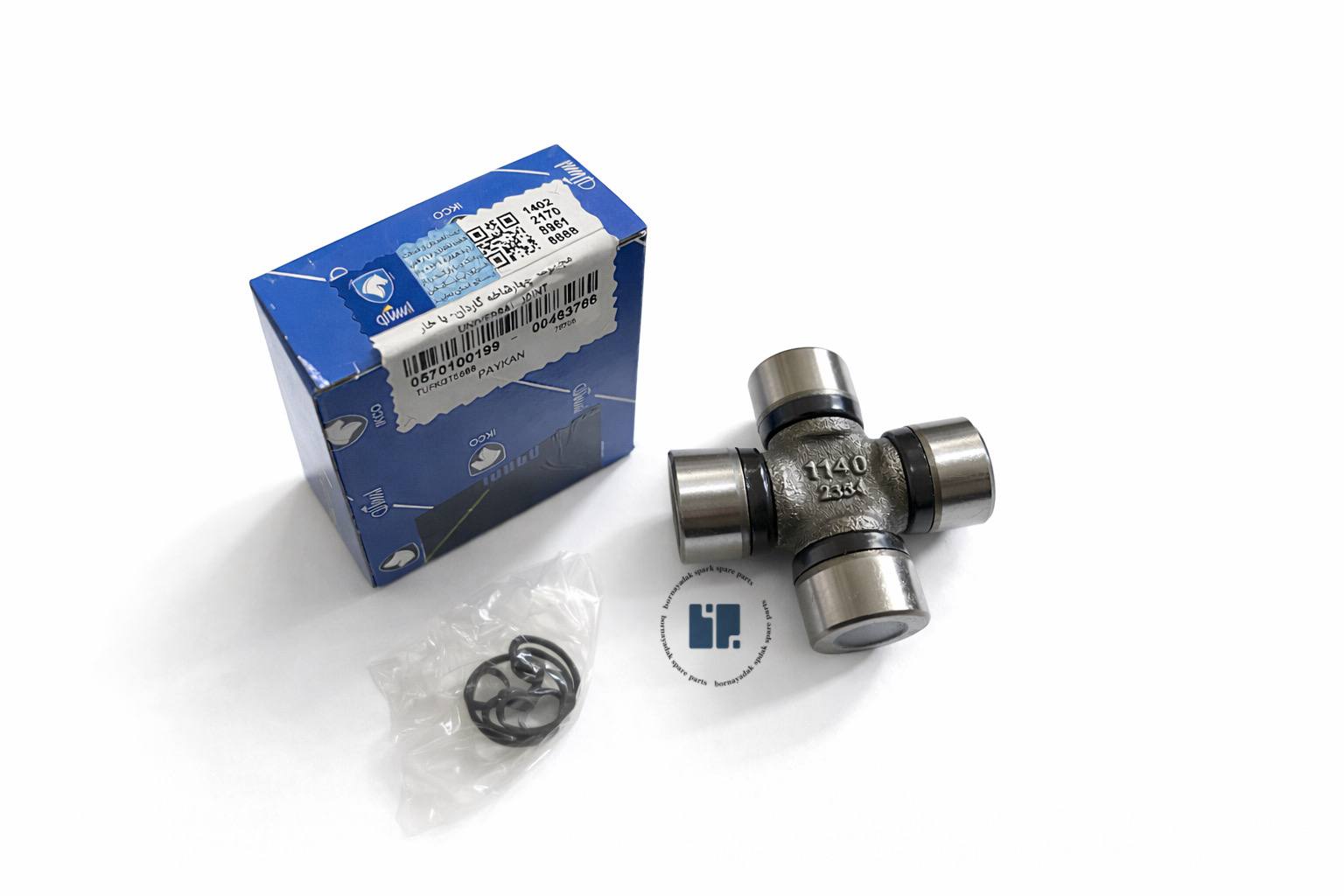

به دلیل حساسیت فوق‌العاده قطعات شفت محرک خودرو، استفاده از قطعات دارای بارکد و لیبل رسمی شرکتی اولویت اصلی مالکان است. فروشگاه تخصصی برنا یدک کیت کامل مجموعه چهار شاخ گاردان با خار پیکان برند ایساکو را با ضمانت اصالت کالا، هولوگرام شرکتی و سلامت کامل فیزیکی عرضه می‌کند. شما می‌توانید این قطعه اصلی را با اطمینان کامل از اصالت و کیفیت به همراه سایر اقلام جلوبندی، گیربکس و دیفرانسیل در بخش لوازم یدکی برنا یدک سفارش داده و عملکردی نرم، بی‌صدا و ایمن را در سیستم تعلیق و انتقال نیروی خودرویتان فراهم آورید.
